Как самому сделать отопление в частном доме

Для начала давайте рассмотрим принцип отопления. Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

  • Нагревательный котёл
  • Соединительные системные трубы
  • Радиаторы или аналогичные приборы отопления
  • Арматуру
  • Расширительный бак
  • Циркуляционный насос

Содержание

Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

Способы монтажа теплообменника в кирпичной печке
Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

  1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
  2. Чисто электрической — конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
  3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
  4. Комбинированный — печь на дровах + электрообогреватели любого типа.

Напольный электрооборгрев ванной
Схема обогрева ванной комнаты электрическими теплыми полами

Чтобы двигаться дальше, нужно решить, какой вид отопления лучше – выгоднее, эффективнее, удобнее. Мы однозначно рекомендуем выбрать водяную систему. Причины:

  • для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2—3 котла;
  • при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
  • возможность организовать горячее водоснабжение (ГВС) — установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
  • к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
  • при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
  • система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Управление отоплением через интернет

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2—3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку — провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:

Виды отопительных систем

Отопительная система различается по таким составляющим: применяемое топливо, вид теплового носителя, тип циркуляции.







Вид теплоносителя

По этому признаку теплоносители в отоплении зданий бывают: на газу, на воде, на пару, электрические и воздушные варианты. В России распространёнными считаются отопительные схемы с использованием теплопроводных жидкостей. Затем наравне идут газовые и электрические виды. Пар применяется только в промышленных компаниях, а монтаж воздушного отопления применяется в южных областях.







Применяемое топливо

Применяются такие типы теплоносителей – на газу, твёрдое топливо, жидкое топливо, на электричестве и геотермальный источник. Установка отопления на коттеджах для котлов, требующих сжигания жидкого горючего, делается весьма редко. Часто тогда, когда остальные источники топлива недоступны и привезти их стоит больших средств. Аппараты для обогрева на электричестве с лёгкостью устанавливаются и обладают удобством в применении. Однако стоимость получаемого тепла выходит дороже, чем при сжигании твёрдого топлива или газа.

Естественная циркуляция

При нагреве или охлаждении плотность воды меняется. Горячая поднимается по стояку, перетекает к радиаторам по магистралям. Важно сделать маленький уклон в 3-5 градусов при укладке горизонтальных труб к батареям.

Предложенный вариант позволит сэкономить расходы на обогрев небольшого одноэтажного, двухэтажного дома. Ограничение — длина контура не должна превышать 30 м.

Принудительное циркулирование

Насос ускоряет движение теплоносителя. Такое решение дает возможность обогреть помещения большой площади. Отпадает необходимость выдерживать наклон при горизонтальной укладке трубопровода. При этом возникает зависимость от источника электроэнергии. Многие владельцы частного жилья покупают генератор.

Газ

Великолепное решение, если магистраль расположена рядом. Принцип работы такой же, как у твердотопливного. Энергоноситель поджигается с помощью пьезоэлементов или электронного розжига.

Главные достоинства.

  • Простая эксплуатация.
  • Безопасность благодаря современным устройствам защиты.
  • Сравнительно высокий КПД, а стоимость горючего низкая.
  • Высокая эффективность: обогревает большие площади.
  • Комфортность: режим подачи тепла регулируется владельцем, а каждый радиатор дополняется термостатом. Такой подход позволяет создать свой собственный тепловой режим.

Среди недостатков:

  • Необходимо разрешение от газовой службы.
  • Установка располагается в специальном помещении.
  • Монтаж проводят только специалисты.
  • Возможно изменение давления в магистралях, что выведет оборудование из строя.
  • Только наличие автоматической системы подразумевает безопасность агрегата.
  • Нужен дымоход.

Электричество

У электрического обогрева много достоинств, его рассматривают как альтернативу, когда газовая магистраль недоступна. Действующие льготные тарифы даже могут снизить расходы.

    Рассмотрим три самых распространенных способа.
  1. Конвективный. Обеспечивается благодаря электрическим котлам, масляным радиаторам, конвекторам.
  2. Лучевой. Установка инфракрасных нагревательных панелей, электрокерамических панелей, батарей, пленок, карбоновых нагревателей.
  3. Воздушный или термовентиляторы.

Преимущества:

  • Монтаж проще.
  • Пакет разрешительной документации намного меньше.
  • Несложное управление.
  • Безопасность. Нет открытого огня, опасных отходов.
  • Дымоход отсутствует.
  • Возможны сниженные тарифы.

Профессиональный расчет — основа грамотного выбора оборудования. Этот вариант будет выгодным, если специалисты учтут все нюансы вашего жилья.

С чего начать проектирование отопления в своем частном доме?

На начальном этапе нужно выбрать тип отопления и рассчитать все материалы и работы, которые необходимо будет закупить и выполнить. Все это нужно сделать и выбрать как можно более экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать тепло. Отопление проектируется и монтируется при монтаже всех коммуникаций.

Как рассчитать необходимые параметры?

Устройство отопление дома своими руками доступно любому домашнему мастеру, но для этого необходимо предварительно выполнить расчет основных параметров обогревательной системы. Для упрощенного расчета можно воспользоваться универсальной формулой:

1 КВт мощности = 10 м2 отапливаемой мощности

Для более точного определения необходимых расчетных параметров необходимо применить поправочные коэффициенты, учитывающие конструкционные особенности жилого дома. Например, если дом был построен несколько десятилетий тому назад, наружные стены утепленные, а деревянные окна заменены на современные герметичные оконные блоки, применяется корректировочный коэффициент 1,5. При расчете тепловых параметров дома, построенного сравнительно недавно, но без утепленных наружных стен и с негерметичными деревянными окнами, необходимо увеличит расчетную мощность в два раза.

Количество тепловой энергии жилого дома зависит от числа оконных проемов и их ориентации по сторонам света:

  • Коэффициент 1,3 –применяется для определения потребности в тепловой мощности комнат жилого дома, с двумя окнами с ориентацией на север.
  • Коэффициент 1,1 –два окна выходящих на южную, юго–восточную и восточную сторону.
  • Коэффициент 1,2 применяют для комнат с двумя окнами, выходящих на западную сторону.

Конечно, такой расчет необходимых параметров будет весьма приблизительным.

Чтобы детально разобраться, как грамотно рассчитать отопление в частном доме рекомендуется ознакомиться с государственным стандартом СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» с подробным описанием основных требований к трубам, нагревательным приборам и различной запорной арматуре.

Для получения более точного результата можно воспользоваться онлайн калькуляторами или найти в интернете специальную программу для расчета домашнего отопления.

Расчет системы отопления и подбор мощности котла

Осуществить подбор оборудования невозможно, не зная количества потребной на обогрев здания тепловой энергии. Определить его можно двумя способами: простым приближенным и расчетным. Первый способ любят использовать все продавцы отопительной техники, поскольку он достаточно прост и дает более-менее корректный результат. Это вычисление тепловой мощности по площади отапливаемых помещений.

Берут отдельную комнату, измеряют ее площадь и полученное значение умножают на 100 Вт. Энергия, необходимая на весь загородный дом, определяется суммированием показателей для всех комнат. Мы предлагаем более точный метод:

  • на 100 Вт умножать площадь тех помещений, где с улицей контактирует только 1 стена, на которой имеется 1 окно;
  • если комната – угловая с одним окном, то ее площадь надо умножать на 120 Вт;
  • когда в помещении есть 2 наружных стены с 2 окнами и более, ее площадь умножается на 130 Вт.

Если считать мощность приближенным методом, то жители северных регионов РФ могут недополучить тепла, а юга Украины – переплатить за слишком мощное оборудование. С помощью второго, расчетного способа выполняется проектирование отопления специалистами. Он более точен, так как дает четкое понимание, сколько теряется тепла через строительные конструкции любого здания.

Прежде чем приступить к вычислениям, дом надо обмерить, выяснив площади стен, окон и дверей. Затем надо определить толщину слоя каждого строительного материала, из коего возведены стены, полы и кровля. Для всех материалов в справочной литературе или интернете следует найти значение теплопроводности λ, выражаемое в единицах Вт/(м · ºС). Его подставляем в формулу для расчета термического сопротивления R (м2 ºС / Вт):

R = δ / λ, здесь δ – толщина материала стены в метрах.

Примечание. Когда стена или кровля сделана из разных материалов, то необходимо рассчитывать значение R для каждого слоя, а потом суммировать результаты.

Теперь можно узнать количество тепла, уходящее сквозь внешнюю строительную конструкцию, по формуле:

  • QТП = 1/R х (tв – tн) х S, где:
  • QТП – теряемое количество теплоты, Вт;
  • S – это измеренная ранее площадь строительной конструкции, м2;
  • tв – сюда надо подставить величину желаемой внутренней температуры, ºС;
  • tн – уличная температура в самый холодный период, ºС.

Важно! Расчет следует производить для каждой комнаты отдельно, поочередно подставляя в формулу значения термического сопротивления и площади для внешней стены, окна, двери, полов и кровли. Потом все эти результаты надо суммировать, это и будут теплопотери данного помещения. Площади внутренних перегородок учитывать не нужно!

Расход тепла на вентиляцию

Чтобы узнать, сколько тепла теряет частный дом в целом, надо сложить потери всех его комнат. Но это еще не все, ведь надо надо учесть и нагрев вентиляционного воздуха, который тоже обеспечивается системой отопления. Чтобы не вдаваться в дебри сложных расчетов, предлагается узнать этот расход теплоты по простой формуле:

Qвозд = cm (tв – tн), где:

  • Qвозд – искомое количество теплоты на вентиляцию, Вт;
  • m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
  • (tв – tн) – как в предыдущей формуле;
  • с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Для определения потребности в тепле всего здания остается сложить величину QТП для дома в целом со значением Qвозд. Мощность же котла принимается с запасом на оптимальный режим работы, то есть, с коэффициентом 1.3. Тут надо учесть важный момент: если вы планируете использовать теплогенератор не только для отопления, но и для подогрева воды на ГВС, то запас мощности должен быть увеличен. Котел обязан эффективно работать сразу в 2 направлениях, а потому коэффициент запаса надо принимать не менее 1.5.

Читайте также  Преимущества ремонта принтера

Рекомендации по выбору котла

На данный момент существуют различные виды отопления, характеризующиеся применяемым энергоносителем или видом топлива. Какое из них выбрать – решать вам, а мы представим все виды котлов с кратким описанием их плюсов и минусов. Для обогрева жилых зданий можно приобрести следующие виды бытовых теплогенераторов:

  • твердотопливные;
  • газовые;
  •  электрические;
  • на жидком топливе.

Выбрать энергоноситель, а следом и источник тепла вам поможет следующее видео:

Твердотопливные котлы

Котлы, работающие на твердом топливе делятся на 3 разновидности: прямого горения, пиролизные и пеллетные. Агрегаты популярны благодаря низкой стоимости эксплуатации, ведь по сравнению с прочими энергоносителями дрова и уголь стоят недорого. Исключение – природный газ в РФ, но подключение к нему зачастую обходится дороже, чем все тепловое оборудование вместе с монтажом. Поэтому дровяные и угольные котлы, имеющие приемлемую стоимость, покупаются людьми все чаще.

С другой стороны, эксплуатация источника тепла на твердом топливе очень напоминает простое печное отопление. Нужно затрачивать время и силы, чтобы заготавливать, таскать дрова и загружать их в топку. Также требуется серьезная обвязка агрегата, дабы обеспечить его долговечную и безопасную работу. Ведь обычный твердотопливный котел отличается инерционностью, то есть, после закрытия воздушной заслонки нагрев воды прекращается не сразу. А эффективное использование генерируемой энергии возможно лишь при наличии теплового аккумулятора.

Важно. Котлы, сжигающие твердые виды топлива, вообще не могут похвастать высокой эффективностью. Традиционные агрегаты прямого горения имеют КПД около 75%, пиролизные – 80%, а пеллетные – не более 83%.

Наилучший выбор с точки зрения комфорта – это теплогенератор на пеллетах, отличающийся высоким уровнем автоматизации и практически не имеющий инерционности. Он не требует теплоаккумулятора и частых походов в котельную. Но цена оборудования и пеллет часто делает его недоступным широкому кругу пользователей.

Газовые котлы

Отличный вариант — провести отопление, функционирующее на магистральном газе. В целом водогрейные газовые котлы весьма надежны и эффективны. КПД самого простого энергонезависимого агрегата составляет не менее 87%, а дорогого конденсационного – до 97%. Отопители компактны, хорошо автоматизированы и безопасны в работе. Обслуживание требуется не чаще 1 раза в год, причем походы в котельную нужны только для контроля или изменения настроек. Бюджетный агрегат выйдет гораздо дешевле твердотопливного, так что газовые котлы можно считать общедоступными.

Так же, как и теплогенераторам на твердом топливе, газовым котлам требуется устройство дымохода и наличие приточно-вытяжной вентиляции. Что касается других стран бывшего СССР, то стоимость горючего там значительно выше, чем в РФ, оттого популярность газового оборудования неуклонно снижается.

Электрические котлы

Надо сказать, что электрическое отопление – самое эффективное из всех существующих. Мало того что КПД котлов составляет порядка 99%, так вдобавок они не требуют дымоходов и вентиляции. Обслуживание агрегатов как таковое практически отсутствует, разве что чистка 1 раз в 2—3 года. И самое главное: оборудование и монтаж очень дешевы, при этом степень автоматизации может быть какой угодно. Котел просто не нуждается в вашем внимании.

Сколь приятны достоинства электрокотла, столь же существенен главный недостаток – цена электроэнергии. Даже если пользоваться многотарифным счетчиком электричества, обойти по этому показателю дровяной теплогенератор не удастся. Такова плата за комфорт, надежность и высокий КПД. Ну и второй минус – отсутствие на подводящих сетях необходимой электрической мощности. Такая досадная неприятность может разом перечеркнуть все помыслы об электрическом отоплении.

Жидкотопливные котлы

По стоимости отопительной техники и ее монтажа обогрев на отработанном масле или дизельном горючем обойдется примерно так же, как и на природном газе. Схожи у них и показатели эффективности, хотя отработка по понятным причинам несколько проигрывает. Другое дело, что данный вид отопления смело можно назвать самым грязным. Любое посещение котельной закончится, как минимум запахом солярки либо испачканными руками. А уж ежегодная чистка агрегата – это целое событие, после которого вы измажетесь сажей по пояс.

Применение солярки для отопления – не самое выгодное решение, цена горючего может крепко ударить по карману. Поднялось в цене и отработанное масло, разве что вы имеете какой-нибудь дешевый его источник. Это значит, что ставить дизельный котел есть смысл, когда нет других энергоносителей или в перспективе — подведение магистрального газа. Агрегат легко переходит с солярки на газ, а вот печь на отработке сжигать метан не сможет.

Дизельные и комбинированные модели

Данное тепловое оборудование применяется значительно реже газовых, дровяных и электрокотлов. Солярка стоит дороже остальных энергоносителей, а масляная отработка – горючее специфическое, рядовому домовладельцу явно неподходящее. Соответственно, подобные отопительные устройства эксплуатируются только в определенных условиях, когда доступ к другим ресурсам ограничен.

Многотопливные котлы разных производителей совмещают 2—3 энергоносителя, например, дрова + электричество, газ + уголь. Преимущество: покупаешь один теплогенератор, а получаешь два. Недостаток: агрегат не может похвастать высокой эффективностью и функциональностью. Самый «ходовой» вариант изображен на фото – ТТ-котел, оборудованный ТЭНовым блоком для электрического подогрева воды после затухания пламени в топке.

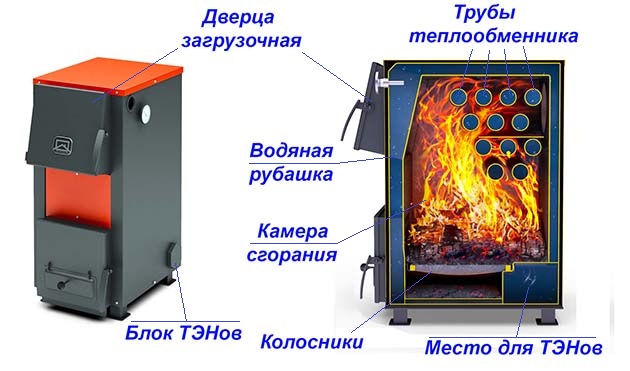

Вид сбоку и продольный разрез отопителя

Общий алгоритм функционирования водяных отопительных систем

У отопительных систем загородного дома с водяным теплоносителем, существуют общие алгоритмы работы. Отопительный котел подогревает жидкий теплоноситель, который распространяется по трубопроводу и попадает в отопительные приборы (радиаторы, водяные теплые полы, конвекторы, регистры). Они передают тепловую энергию теплоносителя в окружающую среду, обогревая помещения, в которых установлены.

Есть несколько параметров, по которым отопление дома отличается друг от друга.

Элементы системы отопления

В подавляющем большинстве случаев частные жилые дома обогреваются водяными системами отопления. Это традиционный подход к решению вопроса, имеющий неоспоримое достоинство – универсальность. То есть, тепло доставляется во все помещения посредством теплоносителя, а уж нагревать его можно с помощью различных энергоносителей. Их перечень мы рассмотрим далее, при выборе котла.

Водяные системы также дают возможность организовать комбинированное отопление с использованием двух или даже трех видов энергоносителей.

Любая система отопления, где передаточным звеном служит теплоноситель, делится на такие составные части:

  • источник тепла;
  • трубопроводная сеть со всем дополнительным оборудованием и арматурой;
  • приборы отопления (радиаторы или греющие контуры теплых полов).

С целью обработки и регулирования теплоносителя, а также производства работ по обслуживанию в отопительных системах применяется дополнительное оборудование и запорно – регулирующая арматура. К оборудованию относятся следующие элементы:

  • расширительный бак;
  • циркуляционный насос;
  • гидравлический разделитель (гидрострелка);
  • буферная емкость;
  • распределительный коллектор;
  • бойлер косвенного нагрева;
  • приборы и средства автоматизации.

Примечание. Обязательным атрибутом водяной системы отопления является расширительный бак, остальное оборудование устанавливается по мере необходимости.

Общеизвестно, что при нагреве вода расширяется, а в замкнутом пространстве ее дополнительному объему деваться некуда. Во избежание разрыва соединений от повышенного давления в сети ставится расширительная емкость открытого или мембранного типа. Она и принимает лишнюю воду.

Принудительную циркуляцию теплоносителя обеспечивает насос, а при наличии нескольких контуров, разделенных гидрострелкой или буферной емкостью, используется 2 и более перекачивающих агрегатов. Что касается буферной емкости, то она работает одновременно как гидравлический разделитель и теплоаккумулятор. Отделение котлового контура циркуляции от всех остальных практикуется в сложных системах коттеджей с несколькими этажами.

Коллекторы для распределения теплоносителя ставятся в системах отопления с теплыми полами либо в случаях, когда применяется лучевая схема подключения батарей, об этом мы расскажем в следующих разделах. Бойлер косвенного нагрева – это резервуар со змеевиком, где вода для нужд ГВС подогревается от теплоносителя. Для визуального контроля над температурой и давлением воды в системе устанавливаются термометры и манометры. Средства автоматизации (датчики, терморегуляторы, контроллеры, сервоприводы) не только осуществляют контроль над параметрами теплоносителя, но и регулируют их в автоматическом режиме.

Котел

От него зависит функциональность и экономичность обогрева дома. Принцип его работы основан на подогреве теплоносителя во время прохождения по нагревательному контуру. Горячие потоки направляются по трубной разводке, обогревая все помещения в зоне прохождения.

Производители предлагают оборудование, которое работает на разных видах топлива.

Классификация котлов:

Газовые Газ – самое доступное топливо, особенно если есть возможность подключиться к газопроводу. Установка газового оборудования допустима только газовыми службами.
Электрические Могут применяться в качестве основного прибора или резервного. Специалисты советуют устанавливать котлы, которые работают на разных видах топлива. К достоинствам можно отнести доступную цену котла, к недостаткам – высокую стоимость электроэнергии. Установка электрического оборудования оправдает себя только в небольших 2÷3 комнатных домах, которые хорошо утеплены.
На твердом топливе При эксплуатации необходимо периодически закладывать топливо. Для угля время закладки составляет 8 часов, для дров – 5 часов. Оборудование с циклом горения до 5 суток стоят значительно дороже.
На дизельном топливе Это прекрасная альтернатива газовому оборудованию. Можно подобрать модель с дополнительным газовым топливом. Дизельное оборудование имеет существенный минус – шумную работу. Кроме того, емкость с топливом должна быть защищена от возгорания.

Подключение газового котла к системе отопления

Трубы

Для отопительной системы рекомендуется использование труб из пластика, металла, меди или металлопластика. Попробуем разобраться в особенностях каждого материала:

  • Срок эксплуатации металлических изделий не очень большой. Есть вероятность коррозии. Монтаж осуществляется на резьбовые соединения;
  • полимерные трубы более надежны, они доступны в цене. Можно выполнить монтаж отопления своими руками, сложности он не вызовет. Срок эксплуатации – до 50 лет;
  • металлопластиковые трубы состоят из алюминия и пластика. Сбор элементов выполняется прессовыми или резьбовыми соединениями. Один минус трубопровода – под воздействием повышенных температур или при температурных скачках есть вероятность трещинообразования;
  • медь – самый дорогостоящий трубопровод. Медная разводка обладает повышенной надежностью и долговечностью. Соединение участков выполняется при помощи пайки.

Трубы для отопления

Радиаторы

Основное предназначение радиаторов – передача тепла, которое несет теплоноситель. Их выбор осуществляется на основании расчетов системы. Площадь батареи должна быть оптимальна для полного обогрева помещения. Параметры теплоотдачи материала – основная характеристика радиаторов, которая показывает эффективность обогрева.

Батарею из чугуна можно подобрать под любой интерьер

Буферная емкость

Ее предназначение – запас нагретого теплоносителя и обеспечение работы отопительной системы определенное время с выключенным источником тепла.

Отопление в доме на твердом топливе оптимально функционирует при использовании данной емкости. Днем при работе твердотопливного котла теплоноситель нагревается в буферной емкости. А ночью коттедж может обогреваться от этой емкости с неработающим котлом, пока теплоноситель не остыл.

Запорная арматура

Кроме перечисленного оборудования, водяное отопление дома управляется и обслуживается с помощью запорно–регулирующей арматуры, отображенной в таблице:

Запорно–регулирующая арматура при водяном отоплении дома

Когда вы ознакомились, из каких элементов состоит система отопления, можно приступать к первому шагу на пути к цели – расчетам.

Расширительный бак

Это стальной бак с двумя камерами внутри. Эти камеры разделены мембраной. Одна из них предназначена для заполнения водой, вторая является воздушным компенсатором.

Устанавливаются расширительные баки в отопительных системах закрытого типа для компенсации возможных гидроударов.

Водяные насосы для отопления частного дома

Для эффективного отопления дома рекомендовано дополнительно устанавливать насосное оборудование. С его помощью жидкость по трубам будет проходить под определенной скоростью. Это благотворно сказывается на работе котла, он не будет перегреваться при медленном движении теплоносителя. Насосное оборудование перегоняет жидкость по замкнутому контуру.

Выбор оборудования делают исходя из расчетных характеристик производительности и мощности отопительной системы.

  • Насос с большой мощностью будет ускорять циркуляцию теплоносителя, который при этом не будет успевать нагреваться;
  • небольшая мощность насоса не будет справляться с объемом жидкости, соответственно циркуляция теплоносителя замедлится, в помещении будет холодно. При этом будет происходить перегрев котельного оборудования.

Важно! Рекомендовано устанавливать 2 насоса. В случае выходя из строя одного, второй будет поддерживать заданный режим обогрева.

Регулируемый циркуляционный насос
Регулируемый циркуляционный насос

Материалы отопительных труб

При разработке системы в зависимости от способа прокладки труб выбирается их материал. Это связано с его температурным расширением и гибкостью.

Например, стальные трубы можно прокладывать как внутри, так и снаружи. Сшитый полиэтилен и металлопласт рекомендуется укладывать скрытым способом. Открытый способ их прокладки нежелателен, так как из-за значительного провисания нарушается эстетика интерьера. Полипропиленовые магистрали желательно прокладывать открыто. В противном случае возможные протечки по стыкам могут быть вовремя не обнаружены.

Далее рассмотрим внимательнее основные виды отопительных трубопроводов и перечислим их основные преимущества и недостатки.

Поперечно сшитый полиэтилен

Современные технологии изготовления труб из этого материала позволяют достичь высоких потребительских свойств. Изготовленные методами сшивки трубы имеют маркировку PEX.

Ведущие производители труб из сшитого полиэтилена изготавливают пресс-фитинги к ним. Их обжим производится с помощью специального инструмента. Полученные соединения отличаются высокой прочностью.

Преимущества:

  • Гибкость, прочность на разрыв, возможность возвращаться в исходное состояние даже при сильной деформации
  • Способность выдерживать высокое давление – до 10-12 атмосфер
  • Несложный монтаж отопления, при применении этих труб
  • Устойчивость к высоким температурам и агрессивным средам
Читайте также  Онлайн кредит: особенности

Недостатки:

  • Уязвимость от УФ-излучения
  • Мягкость покрытия (это может привести к тому, что стенки труб будут съедены мышами и крысами). В том числе и поэтому, такие трубы используют в основном во внутренних коммуникациях. В земле их прокладывать рекомендуется в металлических оболочках
  • Трубы из сшитого полиэтилена и фитинги для них относительно дорогие
  • Высокая стоимость инструмента для стыковки трубы с фитингом

Металлопласт

Металлопластиковая труба отопленияНазвание материала отражает его структуру. Он состоит из слоев полиэтилена, алюминия и клеящего слоя. Трубы из этого материала используются с латунными фитингами.

Преимущества:

  • Высокая прочность
  • Долговечность
  • Устойчивость к воздействию высоких температур, солнечных лучей и агрессивных сред
  • Гибкость
  • Легкость монтирования металлопластиковых труб

Недостатки:

  • Слабая устойчивость к давлению в системе
  • Относительно высокая стоимость
  • Склонность к тепловым деформациям
  • Расслаивание при превышении предельно допустимого давления
  • Высокая стоимость и не универсальность инструмента для работы с материалом

Отопление в частном доме металлопластиковыми трубами, применяется в основном при внутренней прокладке.

Сталь

Стальные трубы

Этот материал традиционно применяется для изготовления отопительных трубопроводов. До недавнего времени практически все трубы для обогрева помещений изготавливались только из этого материала. Соединения магистралей осуществляется сварным методом или с помощью резьбовых фитингов.

Преимущества:

  • Высокая прочность, устойчивость к механическим нагрузкам
  • Способность выдерживать любую температуру и давление теплоносителя
  • Невысокая цена
  • Низкий коэффициент теплового расширения

Недостатки:

  • Трудоемкий и сложный монтаж отопления в частном доме на этих трубах
  • Отсутствие гибкости
  • Подверженность коррозии
  • Внутреннее «зарастание»
  • Срок службы (по сравнению с современными материалами) относительно невысокий — до 15-20 лет в зависимости от условий эксплуатации.

Медь

Медные трубы

Отопительные системы, построенные на медных трубах – редкость. Причина – высокая цена таких трубопроводов.

Преимущества:

  • Высокая прочность, стойкость к механическим нагрузкам, высокой температуре и давлению
  • Долгий срок эксплуатации
  • Отсутствие коррозии
  • Эстетика (при открытой прокладке)

Недостатки:

  • Высокая цена материала
  • Критичность к наличию примесей в теплоносителе и к его составу
  • Трудоемкий монтаж отопления в доме
  • Негативные гальванические процессы при стыковке с некоторыми материалами

Следует помнить, что устанавливать медные трубы перед стальными трубами и радиаторами недопустимо. Это приводит к негативным гальваническим процессам. Чтобы избежать этого, необходимо медные трубы прокладывать после стальных участков по течению теплоносителя или делать гальваническую прокладку из нейтрального материала (например, бронза, латунь).

Нержавеющая сталь

Отопление дома из нержавеющих стальных труб существенно дороже, однако они лишены одного из главных недостатков — подверженности коррозии. Как следствие, трубопроводы из нержавеющей стали служат гораздо дольше и могут применяться практически в любых отопительных системах. Но их стоимость очень высокая и они применяются в очень редких случаях.

Сильфонные трубы

Они представляют собой гофрированные гибкие шланги из нержавеющей стали. Они не часто используются в отопительных системах. Иногда они выступают в качестве подводов к радиаторам или конвекторам, если использование для этой цели обычных труб по какой-то причине затруднено.

Основные правила монтажа отопительных трубопроводов

Необходимо помнить, что трассировка трубопроводов выполняется после того, как все отопительные приборы установлены на выбранные места. Оптимальная последовательность монтажных операций следующая:

Разметка прохождения отопительных труб

Лучше это выполнить заранее, перед монтажом. В процессе разметки, как правило, выявляются сложности монтажа, которые вызваны архитектурными и строительными особенностями коттеджа. Зная их, можно заранее подготовиться к их решению или изменить пути прохождения трасс.

Чаще всего метки прохождения магистралей наносятся на стенах. В отдельных случаях их можно выполнять и на полу, но в этом случае они могут быть затерты проходящими по помещениям людьми.

Выполнение необходимых технологических отверстий и штроб

Этот этап также лучше выполнить заранее на всем фронте работ. Места необходимых отверстий и прохождения штроб определяются во время выполнения разметки.

Штробы могут быть прорезаны штроборезом. Если этого инструмента нет, то они сначала размечаются болгаркой, а затем выдалбливаются перфоратором.

Укладка и закрепление труб на строительных конструкциях

Трубы необходимо закреплять не только при открытой, но и при скрытой разводке системы отопления частного коттеджа.

При открытой разводке трубы крепятся к стенам специальными клипсами. В качестве крепежа используются саморезы или гвозди (в зависимости от материала стен).

Если выполняется скрытая разводка, то трубы закрепляются к стене в штробах или к полу специальными хомутами или перфолентой. Если магистраль состоит из нескольких труб, например, идущих от коллектора, то их необходимо скреплять в шлейфы. Крепеж, который при этом используется – тот же.

Подключение к отопительным приборам

В зависимости от конструкции радиатора подсоединение к нему труб может осуществляться либо напрямую или по средствам мультифлекса. В любом случае, для соединения используются присоединительные фитинги, которые поставляются в комплекте.

При коллекторной разводке отопительной системе частного дома подключение выполняется не только к отопительным приборам, но и к поэтажным коллекторам. Как и в предыдущем случае, присоединение осуществляется комплектными присоединительными фитингами.

Гидравлические и пневматические испытания

Это необходимая составляющая монтажных работ. В процессе их проведения система заполняется водой или воздухом. Затем при помощи специального насоса или компрессора в ней создается избыточное давление (~1,5 рабочих при проверке водой). Через час снимаются результаты – падения давления не должно быть.

Если в процессе испытаний происходит падение давления в системе, то выявляются места утечки. Затем выполняются работы по устранению причин утечки. После этого гидравлические испытания системы проводятся снова.

Заделка отверстий

Заливание стяжки пола и заделку штроб при скрытой прокладке труб необходимо выполнять только после успешно проведенных гидравлических испытаний. Это общестроительные работы. Заделка штроб, как правило, выполняется вручную, чаще всего – штукатуркой.

Способы разводки отопления

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Однотрубная горизонтальная

Однотрубная горизонтальная схема отопления

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Однотрубная горизонтальная схема отопления

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема в двухэтажном доме

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

Однотрубная вертикальная система отопления

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

  • более выраженная экономия на материалах;
  • сравнительно одинаковая температура воздуха на первом и втором этажах;
  • простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

Однотрубная вертикальная система отопления

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Схема «Ленинградка»

Система отопления Ленинградка

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Читайте также  Правила составления проекта вентиляционной системы

Достоинства и недостатки схемы «Ленинградка»

Температура в системе отопления «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

  • Более равномерное распределение тепла по всему дому.
  • Сравнительно простая модернизация.
  • Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

Однотрубное отопление не является совершенным, поэтому схема «Ленинградка» позволяет компенсировать некоторые его недостатки. Но у нее есть отрицательные черты:

  • ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
  • необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки»

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

  • С помощью кранов можно регулировать температуру в отдельных комнатах.
  • Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

Монтаж отопления с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Нижнее разведение

Разводка на две трубы отопления устраивается несколькими методами. Первый – это вертикальная система с нижней разводкой системы отопления.

Разводка отопления состоящая из двух труб, проводится в частном доме следующим порядком:

  • на линии пола первого этажа или подвала – устанавливаются трубы. Здесь нужно, чтобы трубопровод брал начало от котла;
  • Затем монтируются вертикальные трубы, по которым станет подходить тёплая вода к радиаторам отопления;
  • У отдельного радиатора делается отдельная труба для вывода тепловой жидкости.

Когда обустраивается отопительная система в отдельном доме с двухтрубной системой и идущей по низу разводкой, нужно учесть потребность периодического вывода воздуха из системы.

Для этого устанавливаются добавочные узлы в виде воздушной трубы, расширяющего бачка и кранов Маевского – на отдельном приборе отопления, находящемся на верхнем этаже.

Верхнее разведение

Система отопления с верхней разводкой предполагает передачу тепловой жидкости от котла до верхнего места системы по подающей трубе и её рассредоточение по стоякам, которые передают теплопроводную жидкость в батареи. Возвращается остывшая жидкость по обратным трубам.

Для предупреждения накопления воздуха в системе – устраивается расширяющий бачок. За счёт передачи большего давления по стоякам, отопительная система с разведением вверху считается более эффективной.

Двухтрубная система с верхней разводкой

Двухтрубная система с верхней разводкой

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

  • можно отапливать многоэтажные здания;
  • экономия на спускниках воздуха;
  • можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:

Трубы отопления в стене

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

  • повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
  • в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Несмотря на минусы, схема остается довольно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости в расположении отопительного котла в самой нижней точке. Сразу после котла подающая труба отводится вверх, а в самой верхней точке устанавливается расширительный бак. Подача теплоносителя в радиаторы осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиаторов. После этого остывший теплоноситель отправляется в обратную трубу.

Схемы открытых и закрытых двухтрубных систем отопления

Циркуляция теплоносителя осуществляется тремя способами:

  • самотёчным (гравитационный);
  • принудительным с помощью насоса;
  • комбинированным.

Кроме того, системы разделяются на открытые и закрытые. Этот показатель характеризует взаимодействие теплоносителя и атмосферы.

При нагревании объём любого жидкого теплоносителя увеличивается. Известно, что жидкость практически не поддаётся сжатию, поэтому для размещения «излишков» требуется отдельное устройство – расширительный бак.

Открытый тип

Двухтрубная открытая система отопления
Схема двухтрубной системы отопления открытого типа.

В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.

Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую металлическую ёмкость.

Расширительный бак для открытой системы отопления

По мере необходимости в бак добавляют воду. Для этого:

  • устанавливают краны и соединяют систему с водопроводом;
  • доливают теплоноситель через открывающийся люк.

Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.

Закрытый тип

В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.

Закрытый расширительный бачок котла

Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.

В герметичных конструкциях можно использовать антифризы или гликоли.

Двухтрубная закрытая система отопления
Схема двухтрубной системы отопления закрытого типа.

В закрытых сетях бак располагают неподалёку от котла, что упрощает контроль за работоспособностью всей конструкции.

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая «лучевая схема» с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.
Лучевая схема отопления дома
Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Лучевая система подключения радиаторов

Наиболее равномерное и управляемое разделение потока теплоносителя по приборам отопления можно осуществить с помощью распределительного коллектора.

Устройство включает в себя две гребенки, в одну из которых горячая вода поступает из котла и распределяется по радиаторам, а в другую охлажденная вода возвращается и направляется обратно к котлу.

Подключение радиаторов через распределительный коллектор происходит параллельно, поэтому при такой разводке достигается минимальная разница температуры теплоносителя, подводимого к приборам отопления.

Вторым значимым плюсом такой разводки является возможность управления параметрами подачи теплоносителя ко всем приборам из одного места. Коллектор помещают в специальный шкаф с доступом к индикаторам и элементам управления: вентилям, кранам и насосам.

Это удобно с позиции регулирования микроклимата дома и позволяет легче вписать радиаторы в интерьер помещения.

К минусам систем с коллекторной схемой разводки отопления следует отнести максимальную длину труб подвода и отвода воды к радиаторам. Этот вариант является самым дорогим по стоимости элементов контура и самым сложным при монтаже, а также требует определенной квалификации.
Распределительный коллектор с приборами
Использование коллектора для подключения устройств обогрева различного типа требует хорошего понимания темы водяного отопления, а иногда и проведения гидравлических расчетов для нормального функционирования таких систем

Как правило, трубы в лучевой разводке отопления монтируют в стяжку пола. Это означает, что проектировать и устанавливать такую систему необходимо при строительстве или капитальном ремонте частного дома.

Выполнить коллекторный вариант для подсоединения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус разводки такого типа.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений — обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.
Коллектор для теплого пола
Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

  • количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
  • при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

Часто коллектор снабжают смесительным узлом, для регулировки температуры воды, подаваемой к трубам теплого пола. Дело в том, что для радиаторов отопления, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета.

Применение гидрострелки

Если нужно много контуров, например, теплый пол, бойлер, аранжерея, гараж, собачья будка, еще и дом, то без уравновешивания давления между контурами не обойтись. Реализуется установкой гидрострелки.



Похожие публикации
Adblock
detector
